KNPFBG-ZYG 矿用光纤光栅顶板应力监测系统

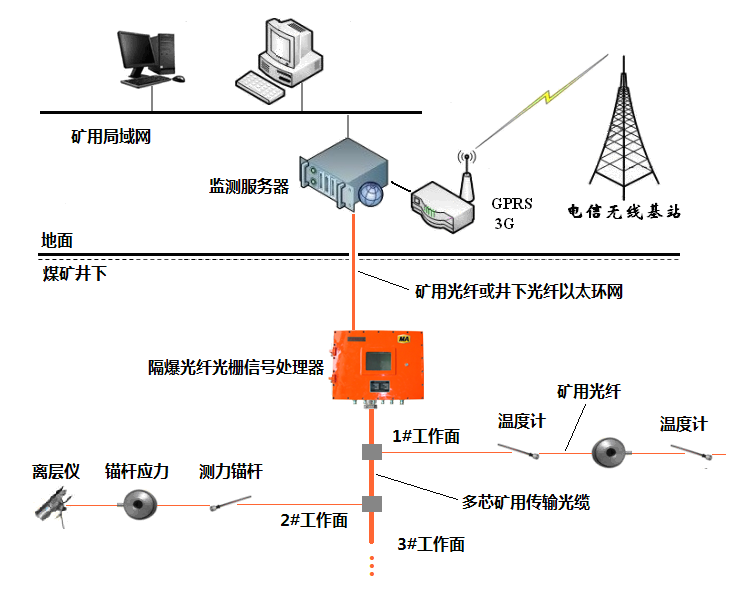

ZYG矿用光纤光栅顶板应力监测系统是用于煤矿顶板状态在线监测系统。系统将光纤传感、计算机检测、数据通讯和传感技术融为一体。实现了复杂环境条件下对煤矿顶板状态的自动监测和汇报。系统装置通过通过安标国家矿用产品安全标志中心的性能检测和安全检测,取得”MA”矿用证书。

项目

指标

处理器与传感器传输距离

5Km

处理器与井上设备传输距离

10Km

温度传感器测量范围

-10 ~ 80

温度传感器基本误差

±3%F.S.

顶板应力测量范围

0 ~ 70KN

顶板应力基本误差

±6%F.S.

顶板位移感器测量范围

0 ~ 180mm

顶板位移传感器基本误差

±5%F.S.

锚杆()应力传感器测量范围

0 ~ 150KN

锚杆()应力传感器基本误差

±5%F.S.

装置工作电压

127V(井下)/220V(井上)

装置输入功率

<300VA
